ATOM 240L기아 2.5톤 24미터급
WE ARE ONE! 믿음을 만족으로, 지톤그룹은 고객과 하나입니다.

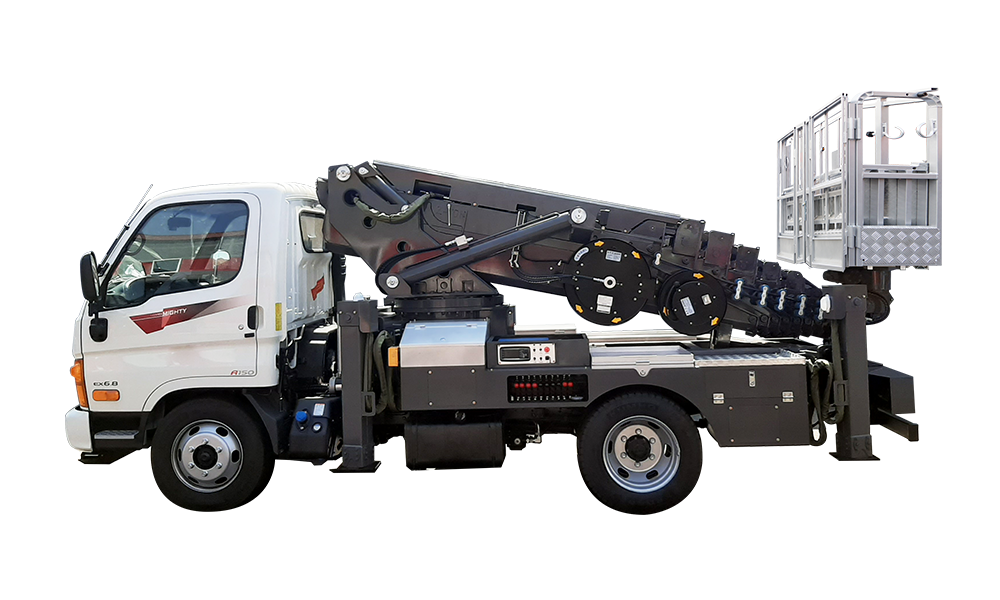

제품 사진
장비 설명
도시에 최적화 된 장비로 고객의 NEEDS를 적극 반영한 최고의 장비입니다.
도심지역에서 요구 되는 어떠한 작업도 거뜬히 처리 할 수 있도록 설계 및 제작되었습니다.
인버터 및 확장형 알루미늄 탑승함 등을 적용하여 보다 편리하게 작업하실 수 있습니다.
- 2.5톤 최고 높이의 작업 능력, 2.3미터 통과 가능한 저상형 모델
- 선진국 수출 노하우가 집약된 설계 기술로 최대 18미터의 작업 가능
- 전후방 X자형 아우트리거를 적용하여 최대 작업반경 실현
- 정격하중 400KG 인증, 후방 최대 작업 시 붐 처짐 현상 최소화
- 측방 최대 작업 시 아우트리거 비틀림 및 꺾임 현상 없음 (모든 제원은 아우트리거 최대 인출 조건)
동영상
주요특징 ※ 하기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
1

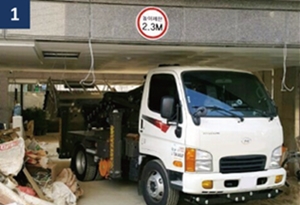

2.3미터 통과 가능한 저상형 장비
2

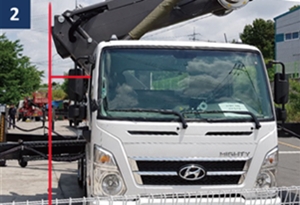

소선회형 설계
3

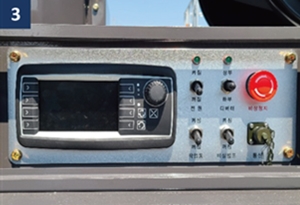

디지털 방식 컨트롤 박스 적용
4

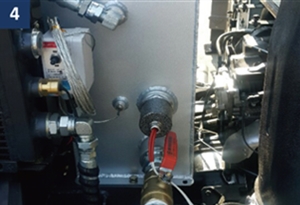

작동유 자동 히팅 시스템
5

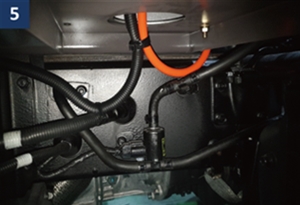

차체 메인 서브 프레임 보강
6

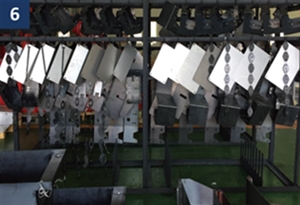

전착도장 도입으로 도장 품질 향상
7

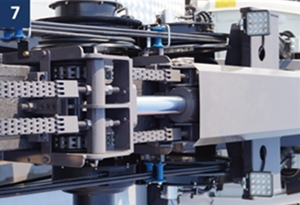

붐 인입/인출 체인 방식
8

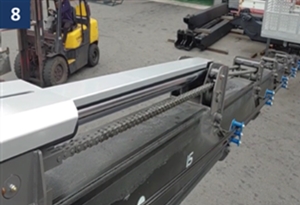

텔레실린더 로드 보호 커버
탑승함 (Full 알루미늄 간판용 신형타입)
기본형
최대확장
제원표 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
| 항 목 | 제 원 | ||
|---|---|---|---|
| 모 델 명 | ATOM 240L-4 | ||
| 적용차량 | 현대 마이티큐티 2.5톤 | ||

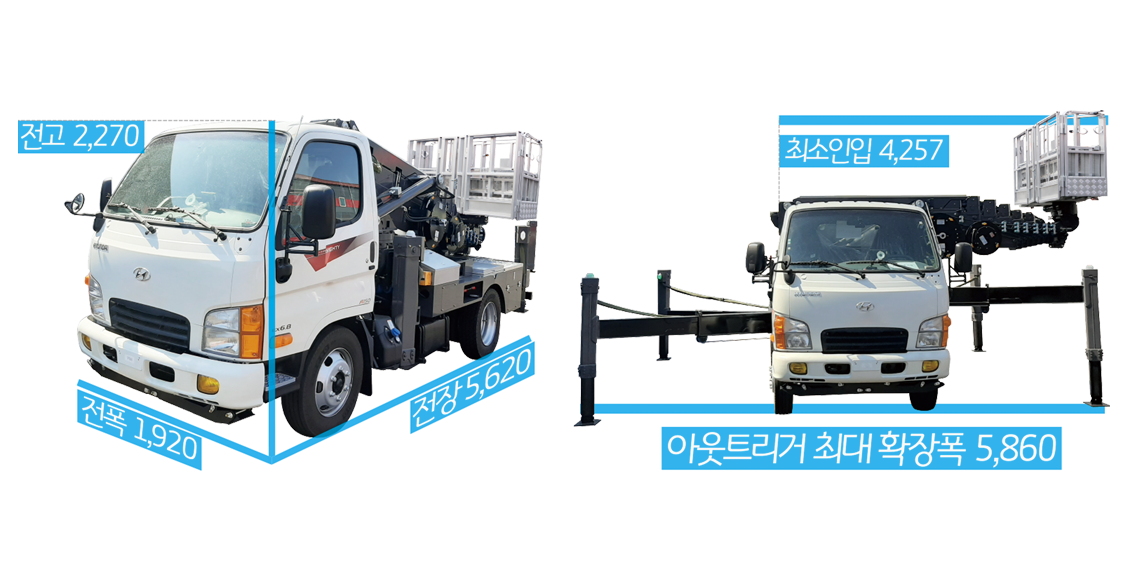

| 본체크기(L x W x H) | 5,625 x 1,920 x 2,540 (mm) | ||
| 최대작업높이 | 23 m | ||
| 최대작업반경 | 18 m (100kg) | ||
| 붐 | 형 식 | 8단 6각 고장력 강판 붐 | |
| 인출방식 | 1유압실린더 7단 체인 연동방식 | ||
| 붐선회 | 구동방식 | 유압모터 구동, 웜-평치차 감속식 | |
| 회전각도 | 360° 유한회전 | ||
| 버켓 | 재질 | 알루미늄 | |
| 크기(LxWxH) | 794 X 1,762 X 1,105 (mm) (외측기준) | ||
| 회전각도 | 360° | ||
| 회전방식 | 전동모터 구동, 웜기어 감속식 | ||
| 수평유지방식 | 유압실린더 구동 자동 수평 방식 | ||
| 정격하중 | 최대 400kg (작업자 2인+공구) | ||
| 아우트리거 | 메인 | 형 식 | 수평 수직 유압식 인출, X자형 |
| 확장폭 | 5,860 (mm) | ||
| 후방 | 형 식 | 수평 수직 유압식 인출, X자형 | |
| 확장폭 | 5,860 (mm) | ||
| 작동류종류 | ISO VG #46 | ||
| 안 전 장 치 |
릴리프 밸브, 카운터밸런스 밸브, 비례제어 밸브, 버켓 안전각도조절 밸브, 파일럿 체크 밸브, 차량 전복 방지장치 |
||
| 기 본 사 양 |
무선리모컨, 작업등, 유압비상펌프, 전방-후방 아우트리거, PTO, 원격시동/정지, RPM 원격 가속장치, 붐 원점복귀, 인버터 |
||

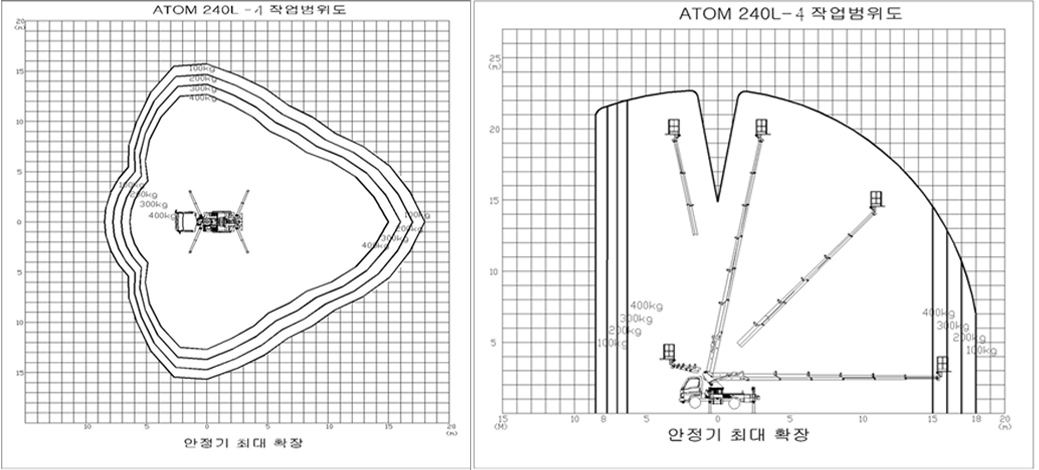

작업반경도 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
