ATOM 290D타타대우상용차 더쎈 4톤 28.3미터급

WE ARE ONE! 믿음을 만족으로, 지톤그룹은 고객과 하나입니다.

장비 설명

최대 작업높이 28.3M 4톤의 한계를 뛰어넘었습니다.

도심지역에서 요구 되는 어떠한 작업도 거뜬히 처리 할 수 있도록 설계 및 제작되었습니다.
확장형 알루미늄 탑승함 등을 적용하여 보다 편리하게 작업하실 수 있습니다.

  • 4톤 최고 높이의 작업 능력
  • 전후방 X자형 아웃트리거를 적용하여 최대 작업반경 실현
  • 정격하중 400KG 인증, 후방 최대 작업 시 붐 처짐 현상 최소화
  • 측방 최대 작업 시 아우트리거 비틀림 및 꺾임 현상 없음 (모든 제원은 아우트리거 최대 인출 조건)
  • 연비향상, 차량 정비 유지비 절감, 우수한 등판능력 엔진성능 극대화! (ZF 8단 자동변속기 적용)

주요특징 ※ 하기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.

작동유 자동 히팅 시스템

붐 인입/인출 체인 방식

붐 7단 연동 인출방식

자동 변속기 컨트롤러

전착도장 적용

붐 자동 격납 시스템(자동 원점 복귀 시스템)

탑승함 (Full 알루미늄 간판용 신형타입)

탑승함 기본형

기본형

탑승함 최대확장

최대확장

제원표 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.

항 목 제 원
모 델 명 ATOM 290D
적용차량 타타대우상용차 더쎈 4톤
본체크기(L x W x H) 6025 x 2210 x 3190 mm
최대작업높이 28.3m
최대작업반경 22m
형 식 7단 6각 고장력 강판 붐
인출방식 1유압실린더 6단 체인 연동방식
붐선회 구동방식 유압모터 구동, 웜-평치차 감속식
회전각도 355º 유한회전
버켓 재질 알루미늄
크기(LxWxH) 958 x 1,878 x 1,105 mm (외측기준)
회전각도 360°
회전방식 유압모터/전동모터 구동, 웜기어 감속식
수평유지방식 유압실린더 구동 자동 수평 방식
정격하중 400kg
아우트리거 메인 형 식 수평 수직 유압식 인출, X자형
확장폭 6,760 mm
후방 형 식 수평 수직 유압식 인출, X자형
확장폭 6,760 mm
작동류종류 ISO VG #46
안 전 장 치 릴리프 밸브, 카운터밸런스 밸브,
비례제어 밸브, 버켓 안전각도조절 밸브,
파일럿 체크 밸브, 차량 전복 방지장치
기 본 사 양 무선리모컨, 작업등, 유압비상펌프,
전방-후방 아웃트리거, PTO, 원격시동/정지,
RPM 원격 가속장치, 붐 원점복귀, 인버터

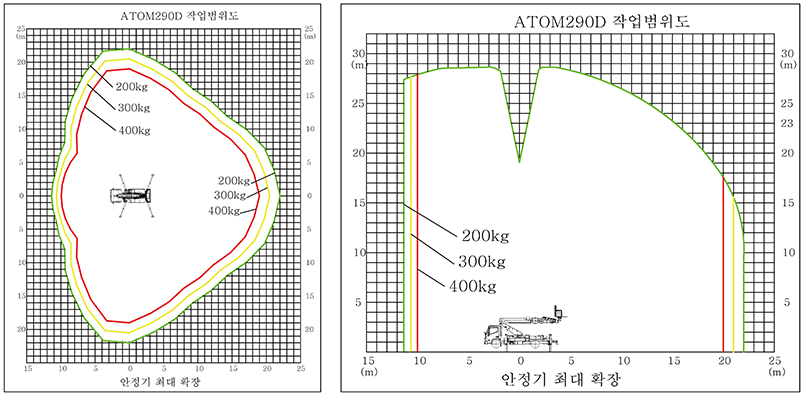

작업반경도 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
