ATOM 230LU-W 현대 2.5톤 21미터급
WE ARE ONE! 믿음을 만족으로, 지톤그룹은 고객과 하나입니다.
제품 사진
장비 설명
도시에 최적화 된 장비로 고객의 NEEDS를 적극 반영한 최고의 장비입니다.
도심지역에서 요구 되는 어떠한 작업도 거뜬히 처리 할 수 있도록 설계 및 제작되었습니다.
윈치와 인버터 및 확장형 알루미늄 탑승함 등을 적용하여 보다 편리하게 작업하실 수 있습니다.
- 2.5톤 저상형 장비로 설계하여 2.3미터 통과 가능, 2018년 최대 출고량을 기록한 히트 모델
- 선진국 수출 노하우가 집약된 설계 기술로 최대 21미터의 작업 가능
- 전후방 X자형 아우트리거를 적용하여 최대 작업반경 실현
- 인증받은 윈치 설치로 장비 효용성 확대
- 정격하중 400KG 인증, 후방 최대 작업 시 붐 처짐 현상 최소화
- 측방 최대 작업 시 아우트리거 비틀림 및 꺾임 현상 없음
(모든 제원은 아우트리거 최대 인출 조건)
주요특징 ※ 하기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.

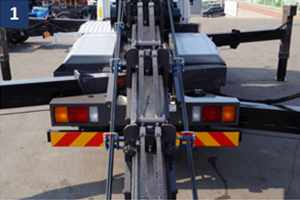

붐 인입/인출 풀체인 방식을 적용하여 안정성 확보

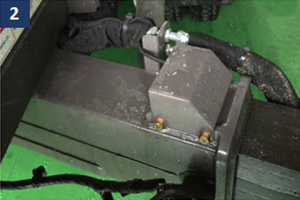

아우트리거 길이센서 적용, 아우트리거 길이 연동 작업 제어

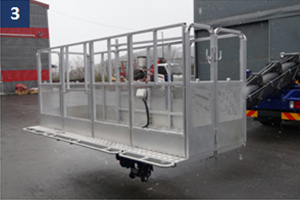

풀 알루미늄 탑승함, 7가지 변형 가능

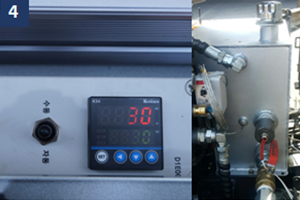

작동유 자동 히팅 시스템, 겨울철 작동유 예열 기능

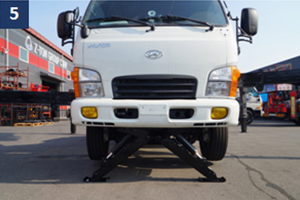

전전방 아우트리거 기본 장착으로 작업 안정성 확보

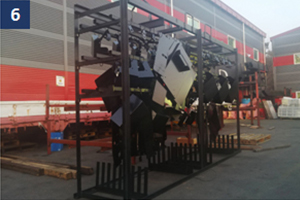

전착도장 도입으로 도장 품질 향상

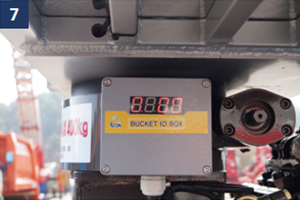

탑승함 하중 디지털 방식 인디게이터 적용

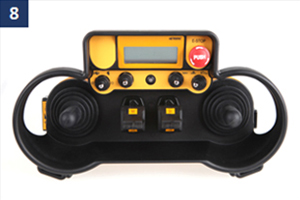

헤트로닉 무선 조이스틱 타입 리모컨 적용

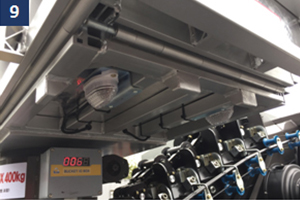

탑승함 수평 표시 센서등 설치, 탑승함 수평 조절 가능

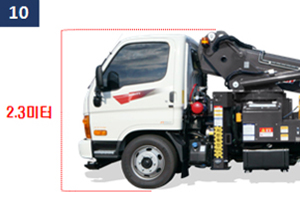

전고 2.3미터 통과 가능한 저상형 장비 (탑승함 후방 틸팅 시)
제원표 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
| 항 목 | 단위 | 지톤 고소작업차 | ||
|---|---|---|---|---|
| 모 델 명 | - | ATOM 230LU-W-2 | ||
| 적용차량 | ton | 현대 마이티큐티 2.5톤 | ||

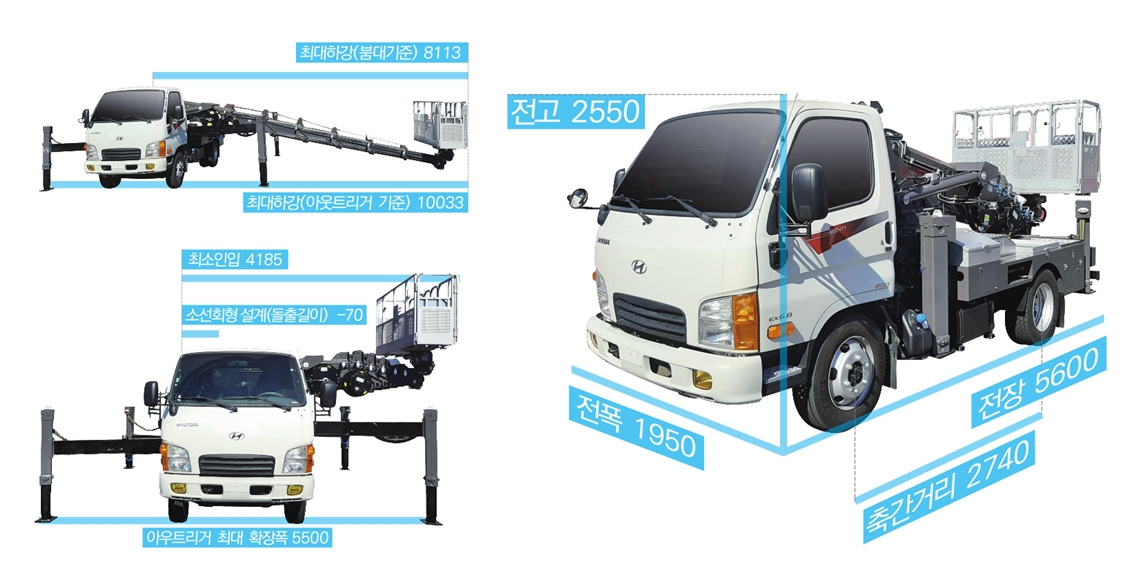

| 본체크기(L x W x H) | mm | 5,600 x 1,950 x 2,550 | ||
| 최대작업높이 | m | 21 | ||
| 최대작업반경 | m | 16 | ||
| 붐 | 형 식 | - | 7단 8각 고장력 강판 붐 | |
| 인출방식 | - | 1유압실린더 5단 체인 연동방식 | ||
| 붐선회 | 구동방식 | - | 유압모터 구동, 웜-평치차 감속식 | |
| 회전각도 | ° | 360° 유한회전 | ||
| 버 켓 | 재 질 | - | 알루미늄 | |
| 크기(LxWxH) | mm | 간판용 640 X 1,655 X 1,040 (외측기준) | ||
| mm | 스카이용 760 x 1,750 x 1,070 (외측기준) | |||
| 회전각도 | ° | 360 | ||
| 회전방식 | - | 유압모터 구동, 웜기어 감속식 | ||
| 수평유지방식 | - | 유압실린더 구동 자동 수평 방식 | ||
| 적재하중 | kg | 최대 400kg (작업자 2인+공구) | ||
| 윈치 | 형 식 | - | 유압모터 구동, 평치차 감속식 | |
| 정격하중 | kg | 400 | ||
| 아우트리거 | 메인 | 형 식 | - | 수평 수직 유압식 인출, X자형 |
| 확장폭 | mm | 5,500 | ||
| 후방 | 형 식 | - | 수평 수직 유압식 인출, X자형 | |
| 확장폭 | mm | 5,500 | ||
| 작동류종류 | - | ISO VG #46 | ||
| 안 전 장 치 | - |
릴리프 밸브, 카운터밸런스 밸브, 비례제어 밸브, 버켓 안전각도조절 밸브, 파일럿 체크 밸브, 차량 전복 방지장치 |
||
| 기 본 사 양 | - |
유-무선리모컨, 작업등, 유압비상펌프, 메인-후방 아우트리거, PTO, 원격시동/정지, RPM 원격 가속장치, 붐 원점복귀, 인버터 |
||
| 선 택 사 양 | kg | 윈치(400kg) | ||

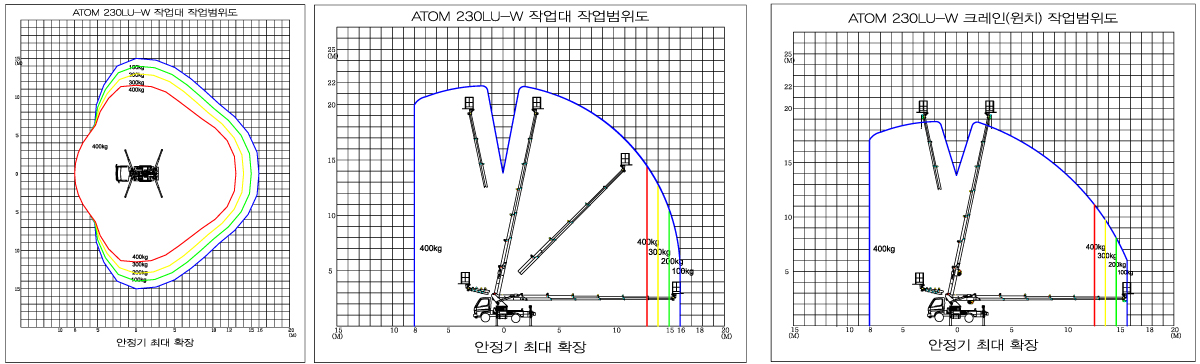

작업반경도 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
