ATOM 290현대 3.5톤 단축 29미터급
WE ARE ONE! 믿음을 만족으로, 지톤그룹은 고객과 하나입니다.

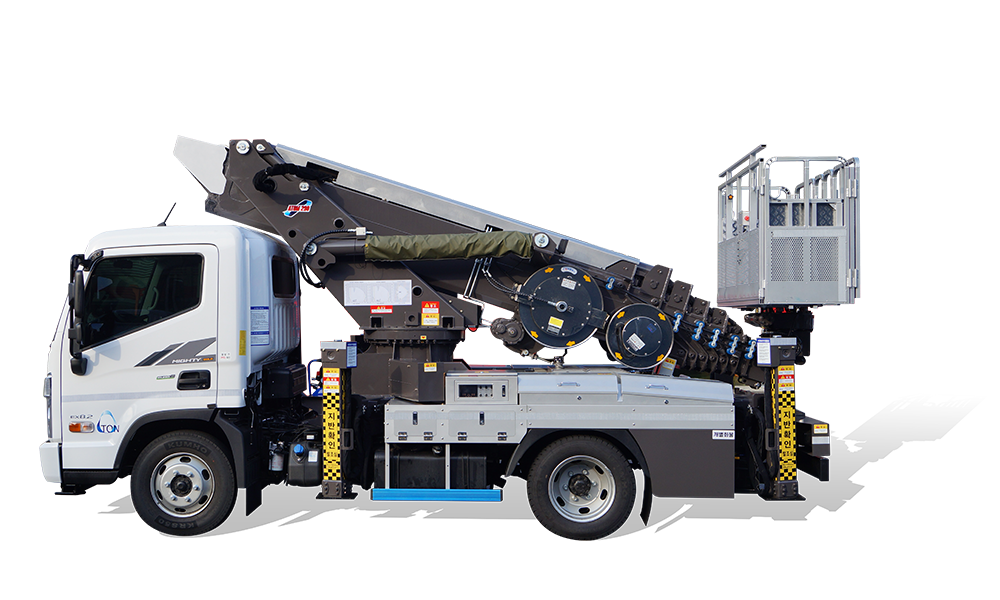

제품 사진
![](/skin/img/sub/prod08-1.png)
장비 설명
고객의 NEEDS와 TREND를 반영한 최신의 3.5톤 단축 장비입니다.
도심지역에서 요구 되는 어떠한 작업도 거뜬히 처리 할 수 있도록 설계 및 제작되었습니다.
인버터 및 확장형 알루미늄 탑승함 등을 적용하여 보다 편리하게 작업하실 수 있습니다.
- 최신 기술이 반영된 3.5톤 단축장비로 최고의 기동성과 작업성을 구현
- 기존 3.5톤 단축 장비의 단점을 모두 개선한 새로운 장비
- 손에 닿는 부분을 알루미늄으로 마감 처리하여 오랫동안 새것같은 상태 유지
- 선진국 수출 노하우가 집약된 설계 기술로 최대 29미터의 작업 가능
- 전후방 X자형 아우트리거를 적용하여 최대 작업반경 실현
- 정격하중 400KG 인증, 후방 22미터 인출에도 붐 처짐 현상 최소화
- 측방 최대 작업 시 아우트리거 비틀림 및 꺾임 현상 없음
(모든 제원은 아우트리거 최대 인출 조건)
주요특징 ※ 하기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
![](/skin/img/sub/prod08-trait1.jpg)
붐 인입/인출 풀체인 방식
![](/skin/img/sub/prod08-trait2.jpg)

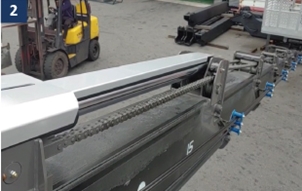

텔레실린더 로드 보호 커버
![](/skin/img/sub/prod08-trait3.jpg)

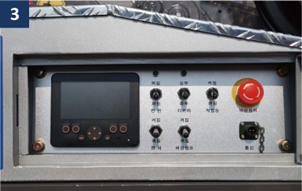

디지털 컨트롤 박스
![](/skin/img/sub/prod08-trait4.jpg)

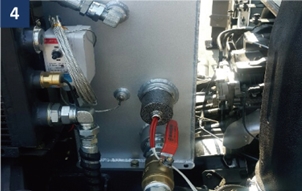

작동유 자동 히팅 시스템
![](/skin/img/sub/prod08-trait5.jpg)

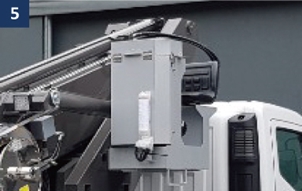

알루미늄 탑시트 커버
![](/skin/img/sub/prod08-trait6.jpg)

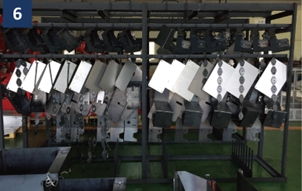

전착도장 적용
![](/skin/img/sub/prod08-trait7.jpg)

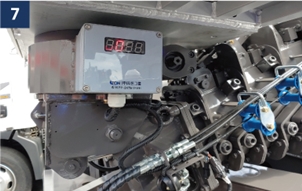

탑승함 하중 인디케이터
![](/skin/img/sub/prod08-trait8.jpg)

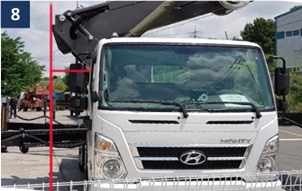

소선회형 설계
![](/skin/img/sub/prod08-trait9.jpg)

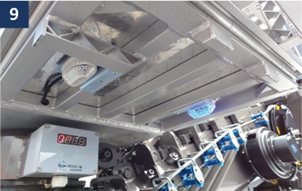

탑승함 수평 표시 센서등
![](/skin/img/sub/prod08-trait10.jpg)

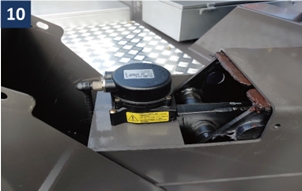

아우트리거 길이센서
![](/skin/img/sub/prod08-trait11.jpg)

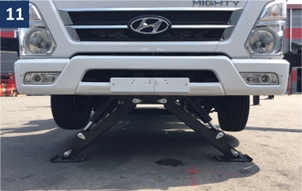

전전방 A형 아우트리거
![](/skin/img/sub/prod08-trait12.jpg)

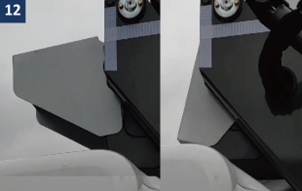

속붐 보호 커버

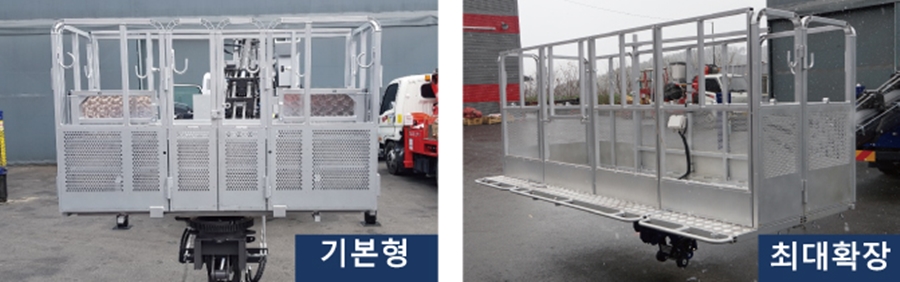

탑승함 (Full 알루미늄 간판용 신형타입)
![](/skin/img/sub/prod08-board.jpg)
제원표 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
항 목 | 단위 | 지톤 고소작업차 | ||
---|---|---|---|---|
모 델 명 | - | ATOM 290 | ||
적용차량 | ton | 현대 올뉴마이티 3.5ton | ||
본체크기(L x W x H) | mm | 5,815 x 2,060 x 3,020 | ||
최대작업높이 | m | 28.3 | ||
최대작업반경 | m | 22 | ||
붐 | 형 식 | - | 7단 6각 고장력 강판 붐 | |
인출방식 | - | 1유압실린더 6단 체인 연동방식 | ||
붐선회 | 구동방식 | - | 유압모터 구동, 웜-평치차 감속식 | |
회전각도 | ° | 360° 유한회전 | ||
버켓 | 재질 | - | 알루미늄 | |
크기(LxWxH) | mm | 간판용 690 x 1,760 x 1,175 (외측기준) | ||
mm | 스카이용 760 x 1,950 x 1,175 (외측기준) | |||
회전각도 | ° | 360 | ||
회전방식 | - | 유압모터 구동, 웜기어 감속식 | ||
수평유지방식 | - | 유압실린더 구동 자동 수평 방식 | ||
적재하중 | kg | 최대 400kg (작업자 2인+공구) | ||
아우트리거 | 메인 | 형 식 | - | 수평 수직 유압식 인출, X자형 |
확장폭 | mm | 6,440 | ||
후방 | 형 식 | - | 수평 수직 유압식 인출, X자형 | |
확장폭 | mm | 6,440 | ||
작동류종류 | - | ISO VG #46 | ||
안 전 장 치 | - | 릴리프 밸브, 카운터밸런스 밸브, 비례제어 밸브, 버켓 안전각도조절 밸브, 파일럿 체크 밸브, 차량 전복 방지장치 |
||
기 본 사 양 | - | 유-무선리모컨, 작업등, 유압비상펌프, 메인-후방 아우트리거, PTO, 원격시동/정지, RPM 원격 가속장치, 붐 원점복귀, 인버터 |

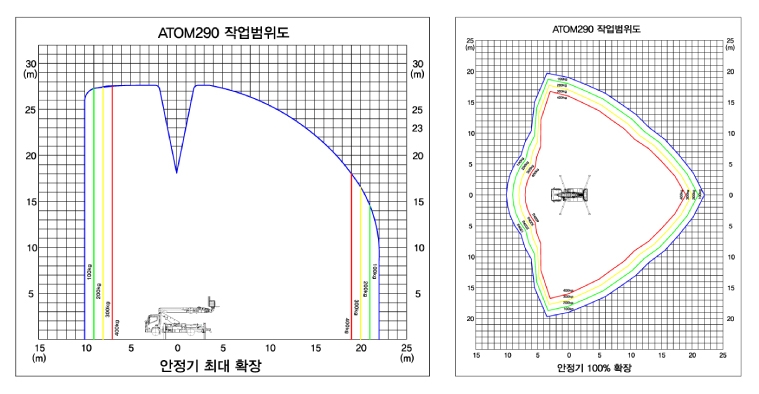

작업반경도 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.
![](/skin/img/sub/prod08-range1.jpg)

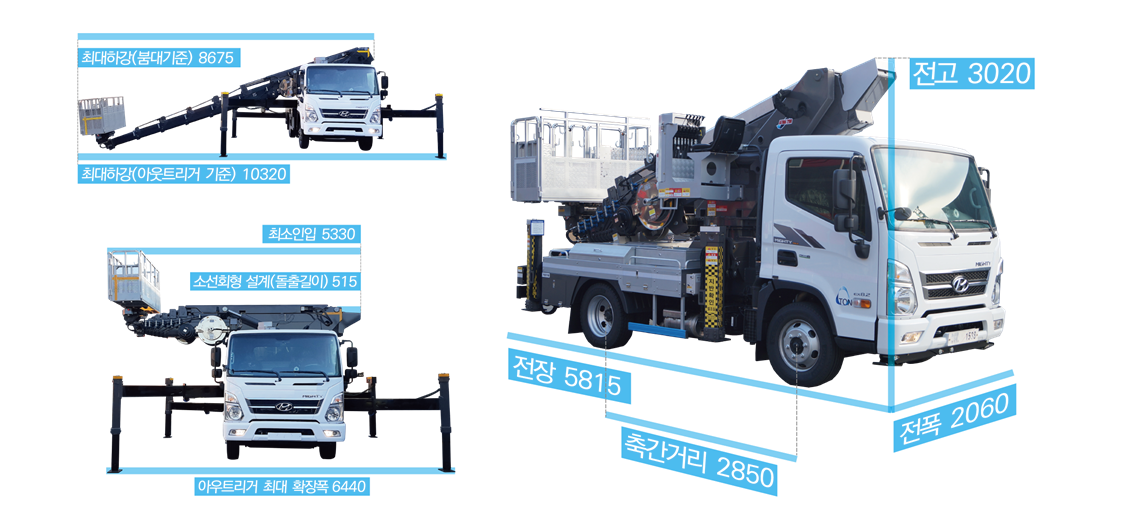

제품사양
![](/skin/img/sub/pro08-spec2.png)
