ATOM 320S현대 3.5톤 중축 32미터급

WE ARE ONE! 믿음을 만족으로, 지톤그룹은 고객과 하나입니다.

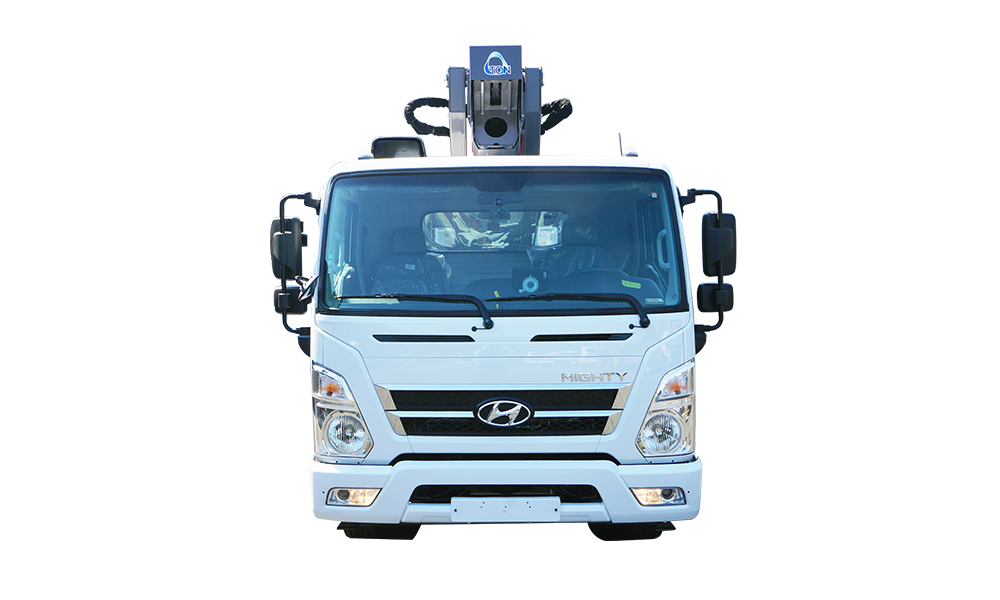

제품 사진

장비 설명

도시에 최적화 된 장비로 고객의 NEEDS를 적극 반영한 최고의 장비입니다.

도심지역에서 요구 되는 어떠한 작업도 거뜬히 처리 할 수 있도록 설계 및 제작되었습니다.
확장형 알루미늄 탑승함을 적용하여 보다 편리하게 작업하실 수 있습니다.

  • 3.5톤 단축과 장축의 한계를 극복한 최상의 작업성과 최고의 작업높이 구현
  • 3.5톤 단축 대비 늘어난 실제 작업 높이(기존 자사 제품 대비 2미터 증가)
  • 3.5톤 장축 대비 짧아진 축간거리(3,400mm)로 기동성 증가
  • 선진국 수출 노하우가 집약된 설계 기술로 최대 32미터의 작업 가능
  • 전후방 X자형 아우트리거를 적용하여 최대 작업반경 실현
  • 정격하중 400KG 인증, 후방 21미터 인출에도 붐 처짐 현상 최소화
  • 측방 최대 작업 시 아우트리거 비틀림 및 꺾임 현상 없음
    (모든 제원은 아우트리거 최대 인출 조건)

동영상

주요특징 ※ 하기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.

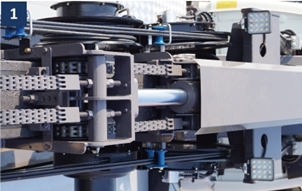

붐 인입/인출 풀체인 방식

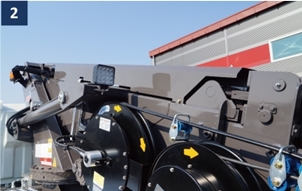

7단 연동 붐 인출 방식

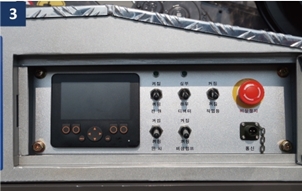

디지털 컨트롤 박스

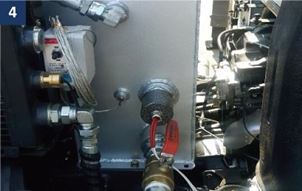

작동유 자동 히팅 시스템

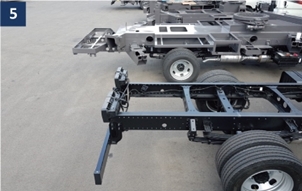

현대 3.5톤 고하중 광폭 샤시

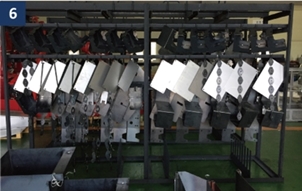

전착도장 적용

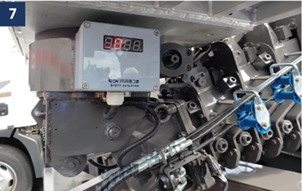

탑승함 하중 인디케이터

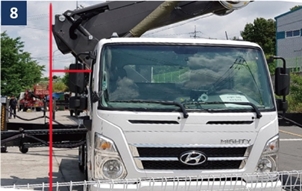

소선회형 설계

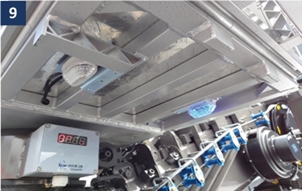

탑승함 수평 표시 센서등

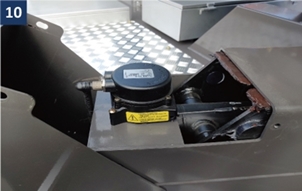

아우트리거 길이센서

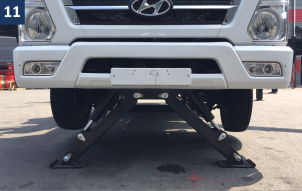

전전방 A형 아우트리거

아우트리거 사이드 조절

탑승함 (Full 알루미늄 간판용 신형타입)

탑승함 기본형

기본형

탑승함 최대확장

최대확장

제원표 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.

항 목 단위 지톤 고소작업차
모 델 명 - ATOM 320S-3
적용차량 ton 현대 올뉴마이티 3.5톤 중축(골드사양)
본체크기(L x W x H) mm 6,785 x 2,180 x 3,000
최대작업높이 m 31.5
최대작업반경 m 23 (100kg)
형 식 - 7단 6각 고장력 강판 붐
인출방식 - 1유압실린더 + 6단 체인 연동방식
붐선회 구동방식 - 유압모터 구동, 웜-평치차 감속식
회전각도 ° 360° 유한회전
버켓 재질 - 알루미늄
크기(LxWxH) mm 간판용 690 x 1,765 x 1,175 (외측기준)
회전각도 ° 360
회전방식 - 유압모터 구동, 웜기어 감속식
수평유지방식 - 유압실린더 구동 자동 수평 방식
적재하중 kg 최대 400kg (작업자 2인+공구)
아우트리거 메인 형 식 - 수평 수직 유압식 인출, X자형
확장폭 mm 6,560
후방 형 식 - 수평 수직 유압식 인출, X자형
확장폭 mm 6,560
작동류종류 - ISO VG #46
안 전 장 치 - 릴리프 밸브, 카운터밸런스 밸브,
비례제어 밸브, 버켓 안전각도조절 밸브,
파일럿 체크 밸브, 차량 전복 방지장치
기 본 사 양 - 무선리모컨, 작업등, 유압비상펌프,
메인-후방 아우트리거, PTO, 원격시동/정지,
RPM 원격 가속장치, 붐 원점복귀, 인버터

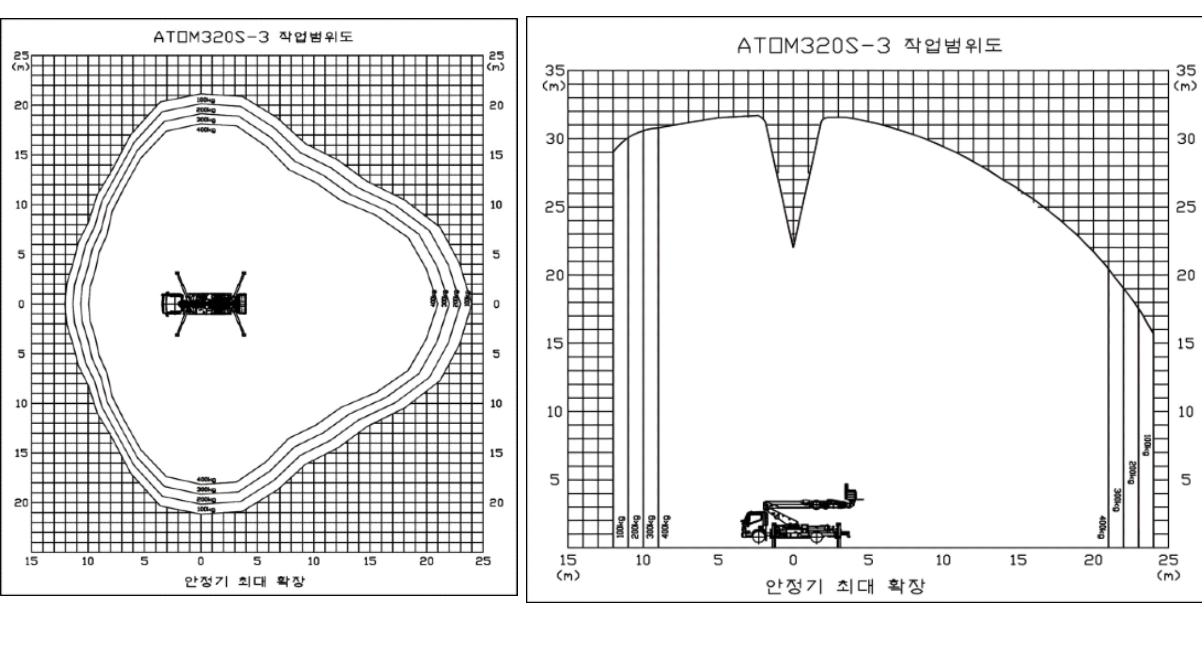

작업반경도 ※ 상기 제원은 성능 개선을 위해 예고없이 변경될 수 있습니다.

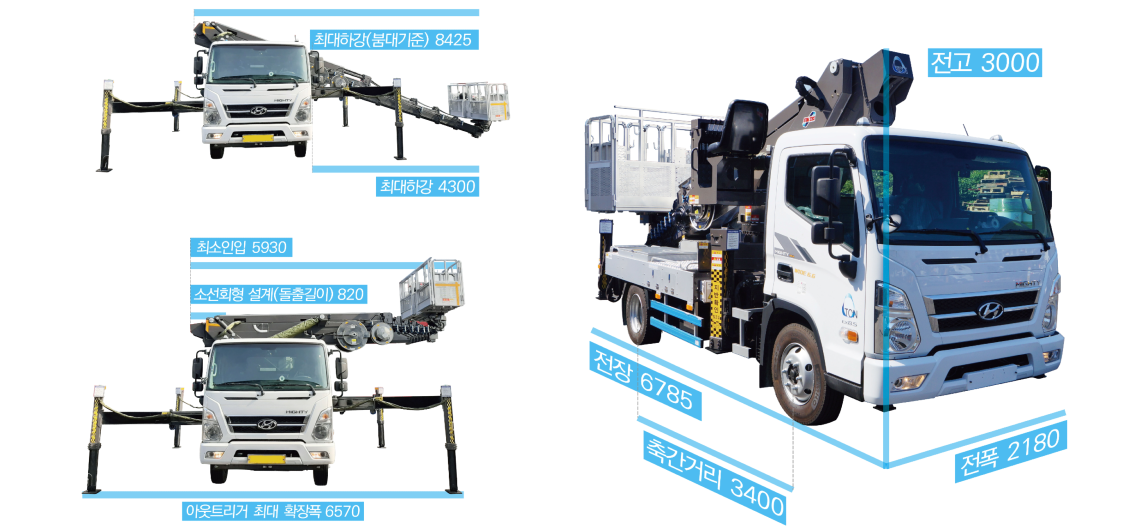

제품사양
